【适用于壓力 拉壓力 扭矩 张力等各種應變橋式傳感器】

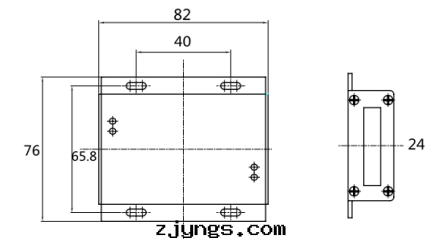

安裝尺寸/Mounting Dimension
參數 | Specifications | 技術指标/Technique |
輸入範圍 | Output specification | 0．4～6mV/v |
綜合精度 | Comprehensive accuracy | ±0.05%FS |
輸入負载 | Input load | 6只350Ω傳感器 |
電源供给 | Power supply | 16～30VDC或者12-24VAC |
采集頻率 | Acquisition frequency | ≥100-5000HZ |
工作温度範圍 | Operation temp range | -30～60℃ |
材料 | Material | Aluminum ally（鋁合金） |
防護等級 | IP Class | IP64 |
配線图/ Wiring Code
DISP | 接手持終端 | + | 電源電壓+ |
TXD | 接上位機RXD | - | 電源電壓- |
RXD | 接上位機TXD | SIG- | 傳感器信号- |
GND | 接上位機GND | SIG+ | 傳感器信号+ |
A | 接上位機A | SHIELD | 傳感器屏蔽線 |
B | 接上位機B | EXC- | 傳感器激勵電壓- |
NC | 空 | EXC+ | 傳感器激勵電壓+ |
