特點與用途/Features & Applications
●用于需要将測力信号轉換为數字通讯信号、标準模拟輸出信号及簡单控制的场合
●模拟輸出信号可選擇0-20mA、4-20mA、0-10V、1-5V，數字通讯接口可選擇RS485或RS232

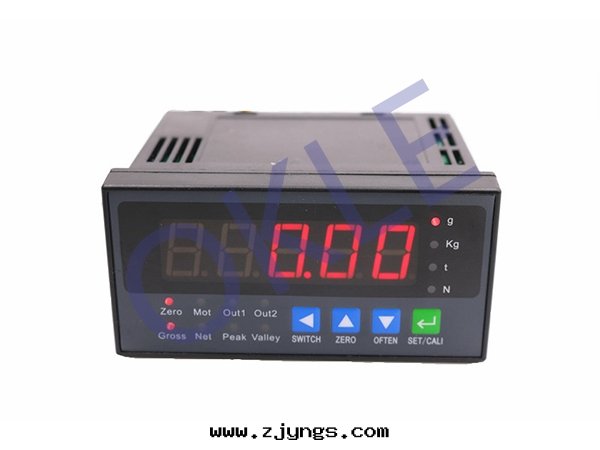

●单排5位LED數碼管分别顯示實时測量值、峰值、輸出電流值、I/O状态信息
●控制器带有上限、中限、下限界限判斷功能
●I/O有2入3出，可自定義輸入輸出端口功能
●可通过上位機進行驅动控制器輸出，可部分替代PLC
●控制器供電電源采用DC24V供電，壓宽±5V，更加安全穩定
●開孔式面闆安裝，面闆面積僅96mm（宽）×48mm（高）

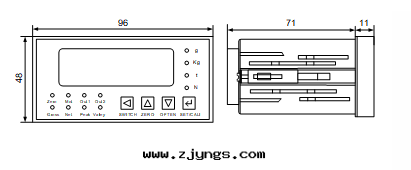

安裝尺寸/Mounting Dimension
安裝孔開孔尺寸
參數 | Specifications | 技術指标/Technique |
顯示窗口 | Display | 单排5位LED顯示 |
可读性 | Readability | 1/30000 |
輸出線性 | Output linear | ＜0.002% |
綜合精度 | Comprehensive accuracy | 優于0.01% |
A/D轉換速度 | A/D Conversion speed | 10,40,840次/秒 |
接受靈敏度 | Accept sensor | -3.6~+3.6 mV/V |
輸入負载 | Input load | 1～6只350Ω傳感器 |
輸出規格 | Output specification | 0～10V / 4～20mA |
滿量程温度漂移 | Temp.effect on output | ≤10ppm /℃ |
零點温度漂移 | Temp.effect on zero | ≤10μV /℃ |
激勵電壓 | Excitation voltage | 5VDC |
電源供给 | Power supply | 24±5VDC |
整機功耗 | Power waste | ≤10W |
工作温度範圍 | Operation temp range | -20～70℃ |
单件重量 | Weight approx. | 0.3kg |
材料 | Material | Aluminum ally（鋁合金） |
防護等級 | IP Class | IP65 |
